型号:

HD32系列 HD-SDI矩阵

    HD32系列:矩阵系列数字高清矩阵,采用标准1.5G交换内核,符合SMPTE标准和ITU标准。在1.5G~4.5Gbps的码率下实现1920x1080P30,向下兼容SD-SDI视频信号。设备的每路输入端都设置了自动均衡和时钟再生功能,有效解决了由于长距离传输带来的信号幅度损失和时钟抖动的影响,确保输出的HD-SDI数字高清影像达到源端的品质。HD-SDI系列数字高清矩阵主要应用于高清数字可视会议、广播电视工程、电视教学、指挥控制中心等场所。
    标准1.5G交换内核,全通道阻抗匹配技术,输入自适应均衡,时钟恢复功能,输出预加重处理,支持分辨率高达1920x1080P30, 兼容SD-SDI信号,单根同轴电缆传输100m﹡对应型号为HD-SV0010的数字高清线缆,其他线缆可能会低于这指标。

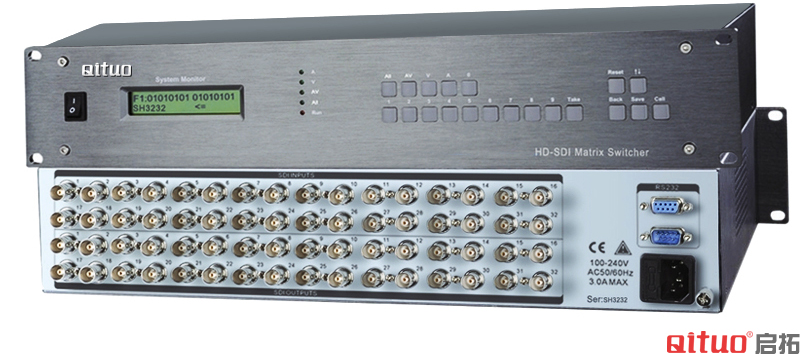

产品图片



产品技术参数
  HD32系列矩阵(包括HD-SDI3208,3216,3232)
  速率 1.5G~4.5Gbps
  兼容码流 143Mbps~1.5G~3Gbps
  均衡能力 200m @1.5G(Belden 1694A)
  时钟恢复 可选
  HD-SDI输入
  信号类型 SDI/HD-SDI信号
  接口形式 BNC
  阻抗 75Ω
  反射损耗 >18dB 5MHz-1.5GHz
  HD-SDI输出
  信号类型 SDI/HD-SDI信号
  接口 BNC
  输出幅度 800mv±5%
  直流偏移 0V±0.5V
  信号过冲 0V±0.5V
  信号抖动 < 0.2 UI
  阻抗 75Ω
  H控制类型
  串行控制接口 RS-232,9-针母D型接口
  波特率与协议波特率 9600
  数据位 8位
  停止位 1,无奇偶校验位
  串行控制口结构 2=TX,3=RX,5=GND
  规格
  电源 100VAC ~ 240VAC, 50/60 Hz, 国际自适应电源
  功率 ≤40W
  存储环境温度 -20°C ~ +150°C
  工作环境温度 -10°C ~ +55°C
  相对湿度 20% ~ 95%
  平均无故障时间 30,000小时
