QT-YB0404：是一款支持四进四出路高清分量视频信号的矩阵切换设备。用于将多个高清分量视频信号切换到输出通道中的任一输出通道。视频输入/输出接口采用BNC接口。具有RS-232通讯接口和网络接口,方便与电脑、遥控系统或各种远端控制设备连接应用。
支持4路视频信号输入，4路视频信号输出;视频信号输入、输出接口采用BNC母接口;支持快速切换操作;采用可编程逻辑陈列电路，任意交互切换;支持通道切换权限设置，支持视频信号类型有：YPbPr，YCbCr，S-Video，复合视频;350MHz(-3dB)，满载带宽。
具有掉电记忆功能，带有断电现场保护功能;具有水晶按键面板操作，支持RS-485扩展键盘操作;具有2路RS-232通讯接口;具有1路网络接口，可通过以太网远程控制， 支持8个用户同时连接; 采用AC110～AC260全球自适应电源，可24小时长年连续开机。标准19英寸机架安装：5U金属机箱。采用AC110～AC260全球自适应电源，可24小时长年连续开机。
产品正面图

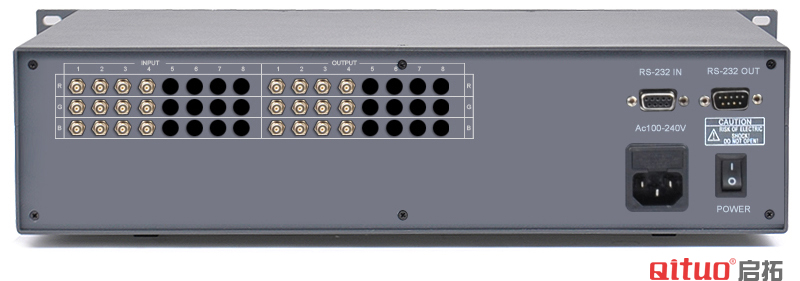

产品背面图
产品技术参数
|
视频
|
|
增益
|
0 dB
|
|
带宽
|
350MHz (-3dB),满载 0-10MHz@±0.1dB 0-100mhZ@±0.6dB
|
|
多通道对一通道串扰和
|
-56dB@10M, -40dB@100M,
|
|
相位
|
I/0S<1.28度，3.58MHz
|
|
微分相位误差
|
0.1度, 3.58-4.43MHz
|
|
微分增益误差
|
0.1%, 3.58-4.43MHz
|
|
最大传输延时
|
5nS(±1nS)
|
|
切换速度
|
200 ns(最长时间)
|
|
信号类型
|
YCbCr/YPbPr分量视频(component video)，S-video，复合视频(CVBS)
|
|
视频输入
|
|
接口
|
BNC母接口
|
|
最小/最大电平
|
0.5V ~ 2.0V p-p(模拟信号)
|
|
阻抗
|
75 Ω
|
|
回波损耗
|
-30dB@5MHz
|
|
信号强度
|
1V p-p 分量视频或S-video中的Y 、复合视频； 0.7V p-p RGB（电脑信号）；0.3V p-p 分量视频中的Cb/Pb或Cr/Pr、 S-video中的C
|
|
最大直流偏置误差
|
15mV
|
|
视频输出
|
|
接口
|
BNC母接口
|
|
最小/最大电平
|
0.5V ～ 2.0V p-p(模拟信号)
|
|
阻抗
|
75 Ω
|
|
回波损耗
|
-30dB@5MHz
|
|
直流补偿
|
最大±5mV
|
|
RS-232控制接口
|
|
串行控制接口
|
RS-232, 9-针母 D型 接口
|
|
波特率与协议
|
波特率：9600, 数据位：8位, 停止位：1, 无奇偶校验位
|
|
串行控制口结构
|
2 = TX, 3 = RX, 5 = GND
|
|
以太网控制接口 （选配）
|
|
以太网控制接口
|
RJ-45母接口
|
|
以太网控制协议
|
TCP/IP
|
|
以太网控制速率
|
自适应10M或100M,全双工或半双工
|
|
规格
|
|
电源
|
100VAC ～ 240VAC, 50/60 Hz, 国际自适应电源
|
|
温度
|
储存、使用温度: -20°～ +70°C
|
|
湿度
|
储存、使用湿度:10% ～ 90%
|
|
产品重量
|
约5kg
|
|
质保
|
1年免费保修,终生维护
|
|
