型号：

音频处理器 QT-ME1616

ME1616处理器是一台功能强大的数字音频处理器，采用了ADI SHARC第四代ADSP-21489浮点音频DSP芯片，提供最高性能400MHz/2200 MFLOP处理器能力。超低底噪前置放大电路，低失真度模拟电路，114dB音频AD/DA，为现场提供高品质的声音品质。

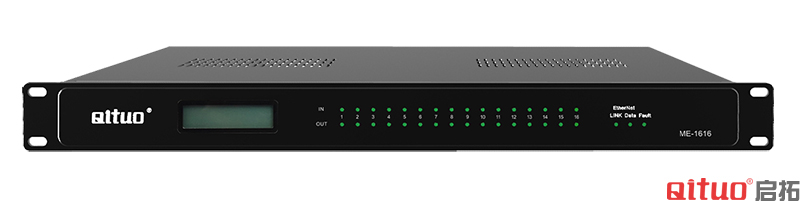

产品正面图

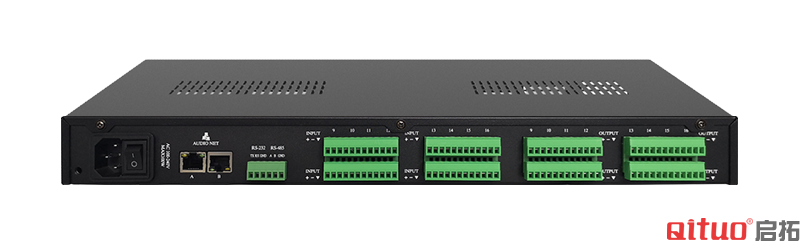

产品背面图

产品特性

★具有强大计算功能的DSP处理器，支持40位精度的浮点运算能力

★具有16通道音频平衡输入和16通道平衡输出

★可扩展AEC自动回声消除（选配）

★可扩展4路或8路DANTE数字网络音频卡（选配）

★支持QTDSP-DPT数字音频传输技术，音频实现完全数字化

★内置信号发生器：正弦波信号、粉红噪声、白噪声

★前面板具有OLED2.23寸显示屏可显示IP地址、当前预设等功能

★所有输入通道支持MIC输入并且带有48V幻象供电

★每个通道具有独立的自适应反馈抑制器

★支持16通道自动混音

★支持开放RS- 232、TCP/IP协议实现第三方控制

★支持32组场景预设功能，可通过TCP/IP、RS-232协议调用

DSP处理器功能

★ 延时器：提供50ms，100ms，200ms，500ms，1000ms等多种延时模式。
★ 矩阵混音器：4x1，4x2，4x4，8x1，8x2，8x4，8x8，16x16等模式。
★ 自动混音器：自动混音4x1，8x1，16x1；智能混音4x1，8x1，16x1等模式。
★ 动态处理器：包含自动增益器，压缩器，限制器，噪声门，扩展器，削峰器。
★ 均衡器：参数均衡器和图像均衡器。
★ 滤波器：低通滤波器，高通滤波器，低通斜坡滤波器，高通斜坡滤波器。
★ 信号发生器：可产生正弦波，白噪声，粉噪声。
★ 电平表：1通道电平表，2通道电平表，4通道电平表，8通道电平表。

产品技术参数

型号 QT-ME1616

频率响应：20Hz~20kHz +/-0.3dB；

T采样率：48kHz；

信噪比：114dB；

动态范围：114dB；

增益范围：0~40dB 模拟增益，12dB数字增益

幻象电源：+48V DC

最大输入电平：+12dB

最大输出电平：+12dB

总谐波失真+噪声：< 0.005% @+4dBu 20hz-20kHz

AD/DA量化位数：24-bit；

输入阻抗：>5KΩ平衡； >3KΩ非平衡

输出阻抗：600Ω；

设备接口：8路模拟音频输入接口
                    16路模拟音频输出接口
                    1个RJ45 Dante网口
                    1个TCP/IP通讯端口
                    1个RS232接口

环境温度：+5°C ~+40°C （最大操作环境温度40°C）

环境湿度：5~85%RH

功率：＜40W

电源：100~240V AC，50~60Hz ，75W

重量：4.7KG

尺寸（长度x宽度x高度）：480mm x 250mm x 44mm
